FK 3 - ISK

Produktbeschreibung

FK 3 ISK Einfach-Lamellen-Dichtungsringe-Kombiniert

für Wellen

Anwendung FK3 ISK Innen Spannende Kombinierte Einzelringe

Einfach gewundene Lamellenringe FK3 ISK dienen zur Fettabdichtung von Wälz- und Gleitlagern und schützen, gefettet, gegen Staubeintritt und Umweltfeuchtigkeit. Durch die zusätzliche Abdichtung des Nutgrunddurchmessers wird, infolge des vergrößerten Umlenkungseffektes, die Abdichtungswirkung optimiert.

Aufgrund der einfacheren Montage in die Nuten wird nach Möglichkeit die Anordnung FK3 AS oder FK3 ASK der Anordnung FK3 IS oder FK3 ISK vorgezogen. Die Ringträger können aus Stahl, Gusseisen, Leichtmetall oder Kunststoff sein, je nach Anwendungsfall bzw. technischer Notwendigkeit.

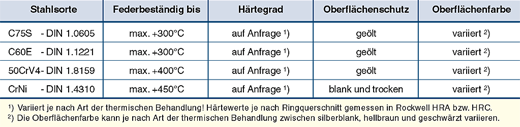

b ringwerkstoffe

Fey 12 FK3 ISK tabelle
b umfang   b axial   b fk3isk
Fey 12 FK3 ISK 1   Fey 12 FK3 ISK 2   Fey 12 FK3 ISK 3



Axial- und/oder Radialspiel 3):

Tritt im Bereich der Ringe Axialspiel auf, muss die Nutbreite A um das Doppelte des Spiels verbreitert werden. Tritt Radialspiel auf, muss der Nutgrunddurchmesser D2 um das Radialspiel vergrößert werden. Wird dies nicht beachtet, treten Beschädigungen an den Ringen und an den umliegenden Bauteilen auf. Es wird empfohlen, die Nutbreitentoleranzen in Anspruch zu nehmen, auf jeden Fall bei Wärmeausdehnung.

Montagehinweise:

Siehe hier.

Bestellbezeichnung 4):

Bei Anfragen und/oder Bestellungen muss die Ringdurchmesserangabe genau mit dem Wellendurchmesser D1 übereinstimmen. Die Ringe können einzeln oder in Sätzen (1  Satz = 3 IS-Ringe + 2  AS-Ringe) bestellt werden.

Lauf- und Montageversuche:

Vor einem Serieneinsatz unserer Lamellenringe müssen in jedem Fall Lauf- und Montageversuche unter Betriebsbedingungen durchgeführt werden, um festzustellen, ob der gewünschte Dichteffekt erreicht werden kann.

-->
